進口氣動執行器屬于比較精密的儀器。對其不是很熟悉的人，感覺無從下手。特別是進口的撥叉式氣動執行器，撥叉式結構因結構緊湊，撥叉盤與氣缸之間間隙小而聞名。本文以撥叉式執行器最為出名的意大利OMAL品牌為例，用動圖的方式為大家講解進口氣動執行器的拆解過程。本次拆裝的是單動氣動執行器，雙動的下次為大家講解。

      1.拆前準備

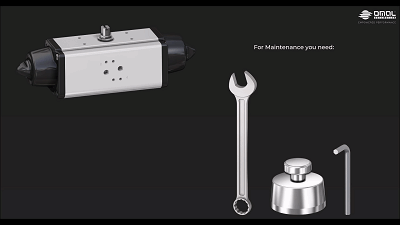

     需要如下工具：幫手、六角起子，錐形工具。

（完整進口氣動執行器拆裝視頻請點擊這里）

     不能使用以下工具：一字起，手工刀。

。

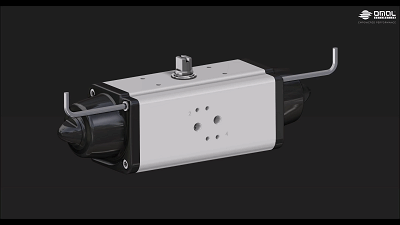

      2.拆下執行器殼子

      用六角起子，分別對角拆下兩邊的執行器機殼。

      3.拆下活塞

       同時取出兩個撥叉盤

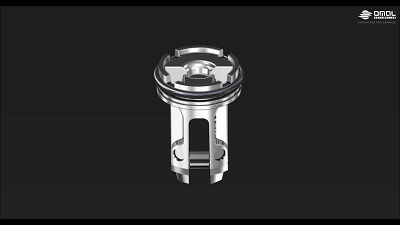

      4.活塞密封件的拆解

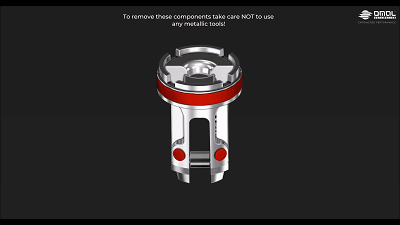

      注意：請注意圖中紅色標記的位置

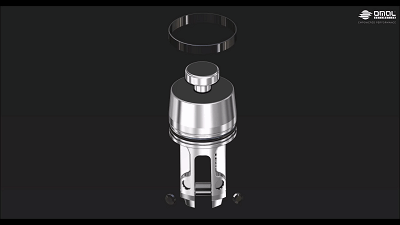

      5.錐形工具的使用

       注意：注意密封圈的保護,用兼容的潤滑脂潤滑活塞O形圈.

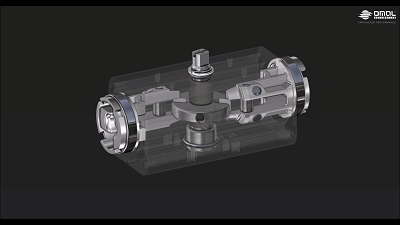

      6.裝活塞總成

       注意：同時按下氣缸內的兩個活塞.
